4K30Hz декодер/энкодер аудио-видеосигналов по IP AV Production HDMI-STP-4K2-IP

Это кодер-декодер 4K «всё в одном», который поддерживает мультиоконный режим. Устройство поддерживает вход, выход, кодирование и декодирование с разрешением до 4K@30Hz; один видеосигнал поддерживает до 4 экранов с возможностью наложения «картинка в картинке». Устройство поддерживает встраивание и извлечение звука; поддерживает передачу управляющих сигналов через инфракрасный порт IR, IO и RS232.

Особенности

• HDMI вход x 1, HDMI выход x 1: устройство оснащено одним HDMI-входом и одним HDMI-выходом
• Поддержка проходного выхода HDMI: в режиме декодирования (DEC) порт HDMI OUT работает в проходном режиме
• Аудио вход x 1 (48K стерео микрофонный/линейный вход): аудиовход с поддержкой 48K стереосигнала
• Аудио выход x 1 (48K стерео микрофонный/линейный выход): аудиовыход с поддержкой 48K стереосигнала
• RS232 x 1: порт RS232 для передачи сигнала управления
• ИК x 1: инфракрасный порт
• I/O x 1 (использование с ИК): порт ввода/вывода, который можно использовать с ИК
• Сеть: RJ45 x 1, 1000MBase-T: сетевой порт RJ45 с поддержкой 1000 Мбит/с
• Кодирования: 4K@30 x 1 + 720х576@30 x 1: возможность кодирования 4K при 30 Гц и 720*576 при 30 Гц
• Декодирования: 4K@30 x 1 / 1080P@60 x 2 / 1080P@30 x 4 / 720*576@30 x 16: поддержка декодирования 4K при 30 Гц, 1080P при 60 Гц (2 потока), 1080P при 30 Гц (4 потока) и 720*576 при 30 Гц (16 потоков)
• Ультратонкий дизайн, высота всего 16 мм: компактный размер устройства
• Поддержка бесшовного переключения: возможность переключения между экранами без чёрного экрана
• Задержка при переключении <60 мс: низкая задержка передачи сигнала
• Поддержка визуализации операций на стороне клиента: возможность визуализации операций на клиентском устройстве
• Поддержка предварительного мониторинга: возможность предварительного просмотра
• Поддержка до 4 окон: поддержка открытия до 4 окон

[Показать слайдшоу]

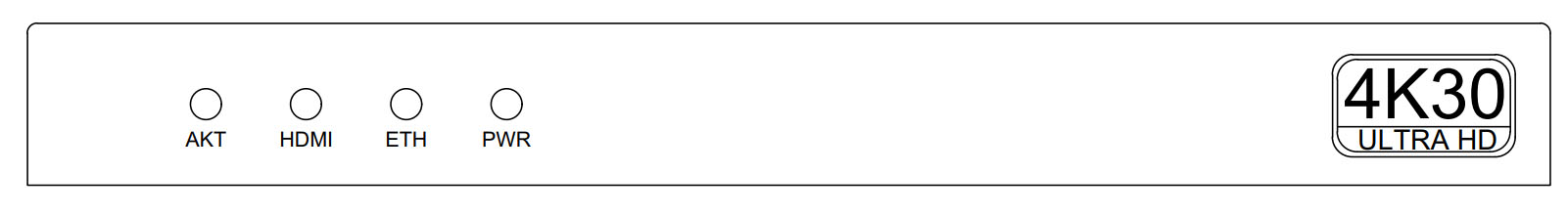

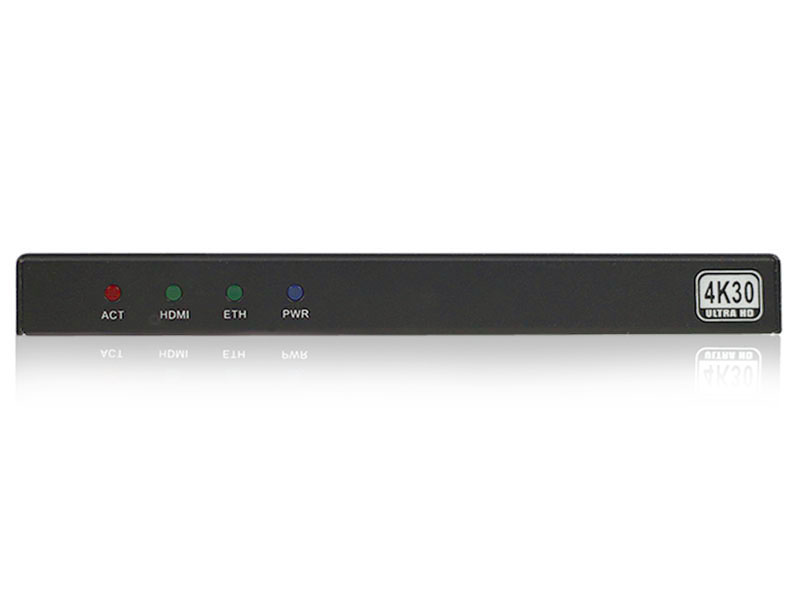

Передняя панель

1. ACT — индикатор работы, предупреждает о перегрузке процессора и температуры
2. HDMI — индикатор ввода/вывода, всегда горит, когда сигнал HDMI нормальный
3. ETH — индикатор связи, загорается после подключения сетевого порта на задней панели к сети
4. PWR — индикатор питания, загорается при наличии источника питания POE или 12V

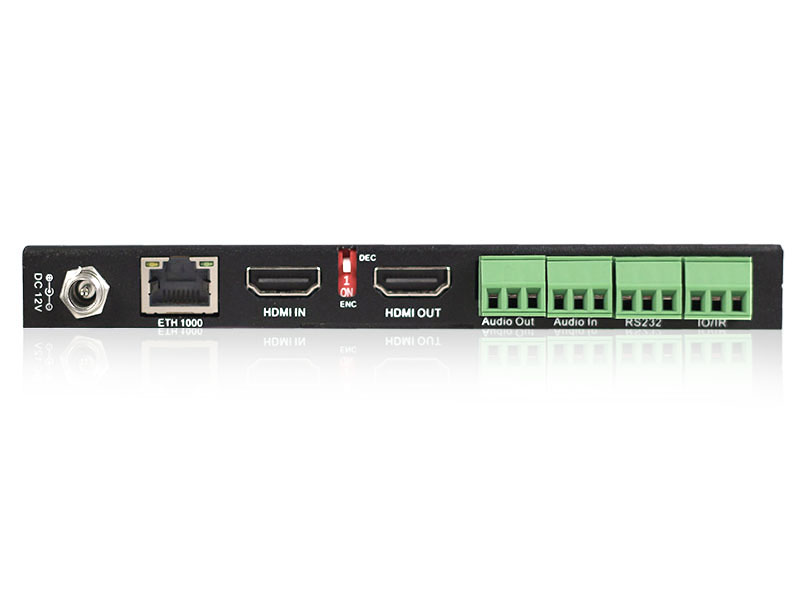

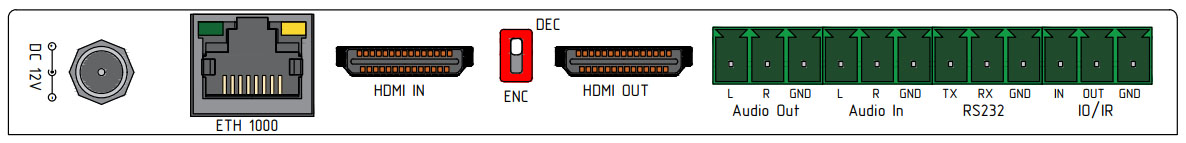

Задняя панель

1. DC 12V — интерфейс питания устройства, подключается к источнику питания 12 В
2. ETH 1000 — сетевой коммуникационный интерфейс, поддерживает питание через PoE
3. HDMI IN — интерфейс ввода сигнала HDMI
4. DEC/ENC — переключатель режима кодирования/декодирования:
      — DEC используется для декодирования и как выходной узел (подключается к устройствам отображения)
      — ENC используется для кодирования и как входной узел (подключается к источникам сигнала)
5. HDMI OUT — в режиме DEC используется как выходной интерфейс HDMI,
   в режиме ENC используется как проходной интерфейс HDMI
6. Audio Out — разъём для извлечения аудиосигнала из сигнала HDMI
7. Audio In — разъём для встраивания аудиосигнала в сигнал HDMI
8. RS232 — вывод/ввод команд RS232 от сторонних устройств
9. IO/IR — можно выбрать между IR и IO.
   IR — может только принимать или отправлять.
   IO — может принимать и отправлять
