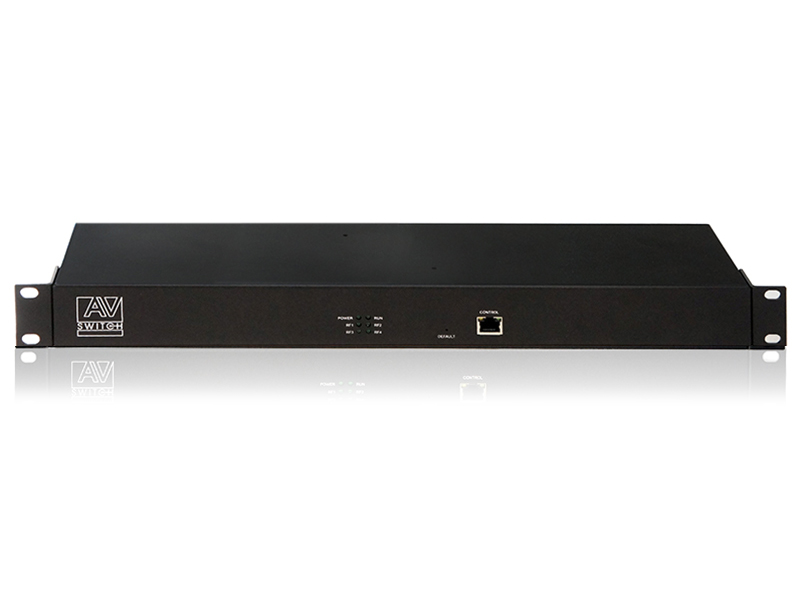

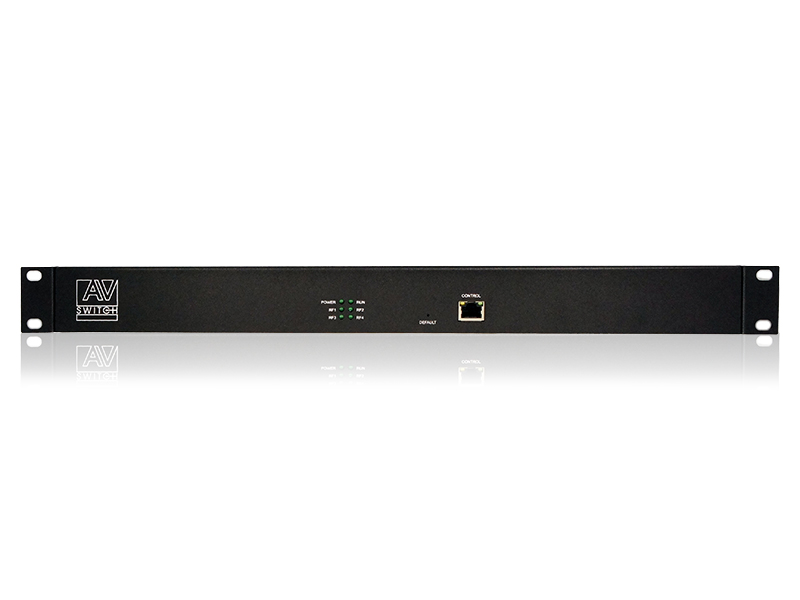

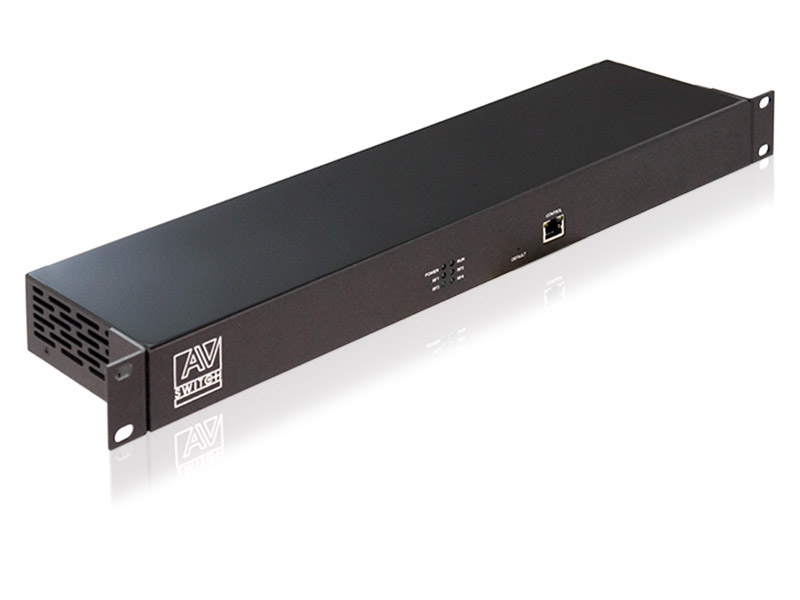

MS-MD-47 — профессиональный цифровой ресивер для приёма, декодирования и преобразования DVB-T/T2/C и DVB-C сигналов в IP-потоки с управлением через веб-интерфейс и поддержкой мультиплексирования.
Цифровой ресивер MS-MD-47 предназначен для профессиональных систем видеораспределения и IPTV-сетей. Устройство оснащено четырьмя RF-входами (INPUT RF1-4) с гнездовыми разъёмами F-type для подключения DVB-T/DVB-T2 и DVB-C телевизионного сигнала. Поддержка режимов демодуляции DVB-T и DVB-C обеспечивает универсальность применения, а встроенные TUNER-модули выполняют анализ уровня и качества сигнала в реальном времени. Питание осуществляется от адаптера постоянного тока, управление — через веб-интерфейс.
Ресивер преобразует принимаемые сигналы в видеопотоки и выводит их через два порта Ethernet (ETH1, ETH2) с поддержкой протоколов UDP и RTP. Система позволяет выбирать конкретные телевизионные программы, настраивать параметры потока (IP-адрес источника, порт, битрейт), включать таблицы NIT и SDT для обогащения метаданных, а также выполнять резервное копирование и восстановление конфигурации.

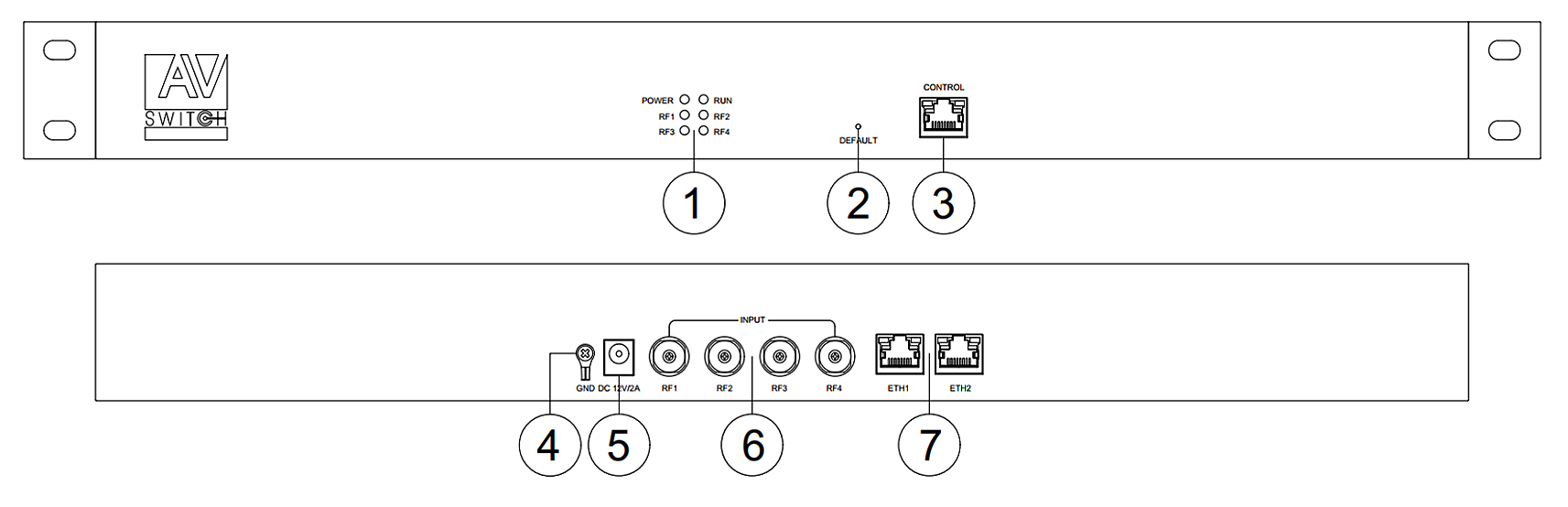

1. LED-индикаторы
Индикаторы состояния питания (POWER), работы устройства (RUN) и портов RF (RF1/RF2/RF3/RF4)
2. DEFAULT
Кнопка перезагрузки и сброса настроек. Для сброса настроек нажать и удерживать в течении 15 секунд, пока не погаснет индикатор RUN
3. CONTROL
Порт управления (разъем RJ-45)
4. GND
Клемма подключения кабеля заземления
5. DC 12V/2A
Вход подключения питания

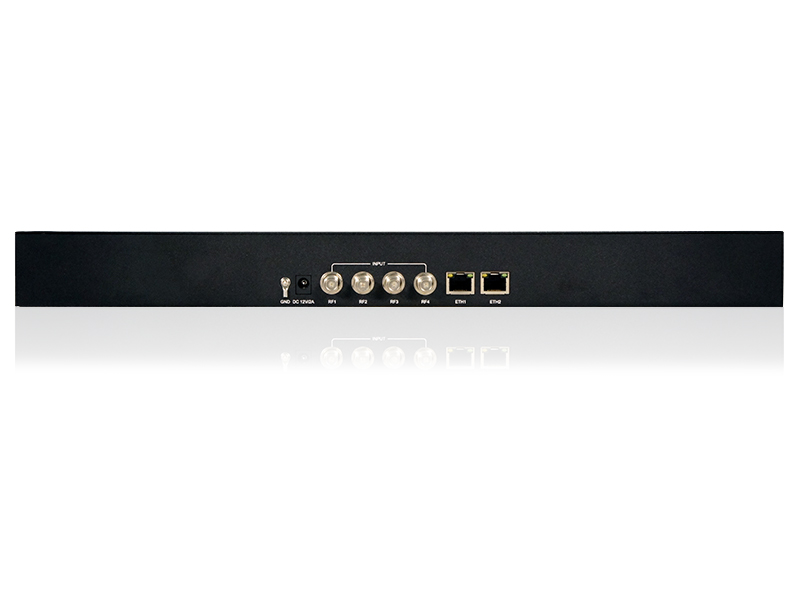

6. INPUT RF1-4
Входные порты телевизионного подключения, гнездовые разъемы F-type
7. ETH1, ETH2
Сетевые порты Ethernet (разъем RJ-45)
| Характеристика | Описание |
| Количество каналов | 4 |
| ВЧ вход (RF1-4) | COFDM (поддержка multiPLP) / QAM |
| Частотный диапазон | 48 ─ 870 МГц |
| Входной уровень | 40 ─ 90 дБмкВ |
| IP Выход | 63 SPTS |
| Скорость выходного IP потока | До 1000 Мбит/с |
| Протокол передачи | UDP/RTP, unicast/multicast |
| Питание | Внешний адаптер постоянного тока 12В, 2А |
 |
Скачать инструкцию пользователя MS-MD-47 |
