Сумматор конференц-системы MS-CS-D10GS

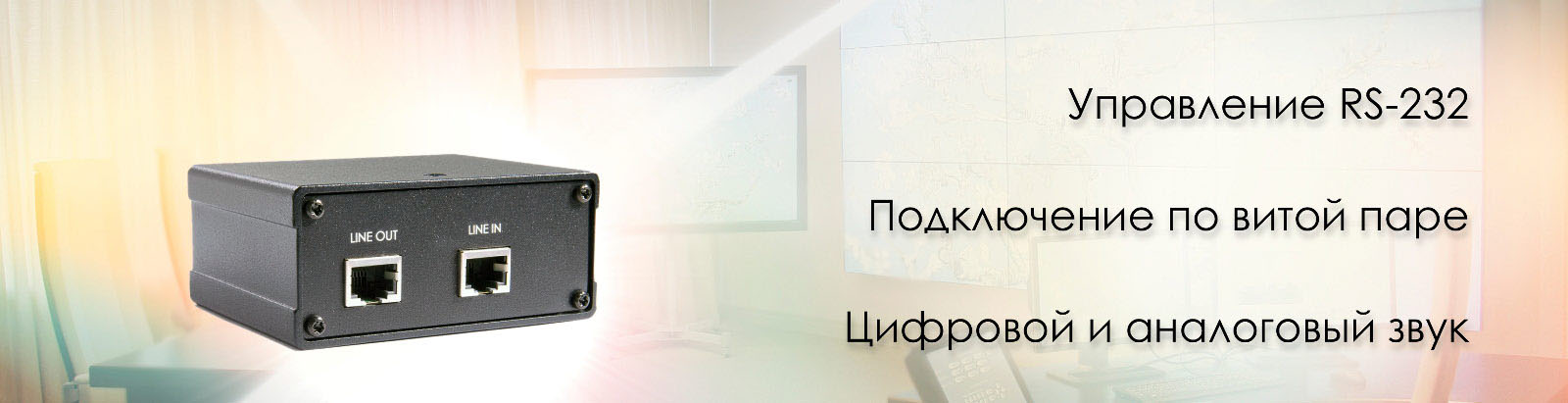

Сумматор конференц-системы AV Production MS-CS-D10GS


Сумматор конференц-системы MS-CS-D10GS для подключения микрофонов типа «Гусиная шея» является частью интегрированной цифровой системы для проведения конференций, встреч и презентаций.

ОПИСАНИЕТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИСХЕМА ПОДКЛЮЧЕНИЯ ВИДЕО СКАЧАТЬ

Этот модуль подключается по цифровому каналу для передачи звука и управления. Позволяет подключить до двух микрофонов и объединяет их в цифровую линию передачи данных. Сумматор оборудован XLR-5 разъемами для подключения микрофонов. Помимо микрофонного канала, сумматор позволяет анализировать нажатие кнопки и по команде центрального модуля может давать команду на изменение состояние светодиодов. Сумматор не имеет специальных настроек на передней или задней панели. Все настройки сумматора могут быть выполнены через центральный модуль. Сумматор включается в разрыв цифровой линии и может быть интегрирован как в существующую систему, так и быть самостоятельным модулем передачи цифрового звука. Выпускается также модификация MS-CS-D10PH — для подключения микрофонов с фантомным питанием 24V.

Количество подключаемых микрофонов 2 XLR-5
Количество независимых каналов управления 2
Индикация Два типа
Питание Отдельный блок питания не требуется. Питается от сети.
Входной разъем RJ-45
Выходной разъем RJ-45
Хранение при температуре от 5 до 45°C
Допустимая влажность от 10 до 90%
Габариты (ширина х высота х глубина) 92 х 40 х 76 мм
Вес 240 г
Гарантия 3 года
Схема подключения, AV Production, MS-CS-D10GS

Схема подключения MS-CS-D10GS
