Центральный контроллер управления AV-MC-PRO

Центральный контроллер управления AV-MC-V12

ОПИСАНИЕТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИВНЕШНИЙ ВИД УСТРОЙСТВАПРИМЕРЫ ИСПОЛЬЗОВАНИЯ СКАЧАТЬ

Центральный контроллер PRO разработан для автоматизации больших домашних и коммерческих систем, для создания динамической системы управления. Можно использовать этот контроллер для коммутации видеокомплексов, для создания систем динамического дискретного мониторинга параметров.

В отличии от контроллера AV-MC-V12, который поддерживает только четыре канала управления, он поддерживает до 90 каналов управления и неограниченное количество одновременных сценариев (до 2040 шт.)

ОС Linux и web-сервер с поддержкой PHP-скриптов делают удобным использование контроллера. Встроенная CompactFlash-память (256/512/4000/16000 Мб) позволяет пользователю сохранять в контроллере собственные исполняемые программы и графические интерфейсы в формате Macromedia Flash или HTML5+JS. (Операционная система контроллера Linux и Web-сервер с поддержкой сценариев на языке PHP дает возможность хранения и воспроизведения различных сценариев управления, а также обладает необходимыми инструментами для построения интерфейса управления).

Производительность, быстродействие и ресурсы памяти контроллера делают его идеальным для решения прикладных задач управления световыми и бытовыми электромеханическими приборами, аудио-видеооборудованием, системами климат-контроля, мониторинга и видеонаблюдения, а также взаимодействия с системами безопасности и контроля доступа.

Контроллер имеет рэковое исполнение для встраивания в стойку 19.

Тип процессора VIA C3/EDEN
Частота процессора 850 МГц
Объем энергонезависимой памяти 4-16 Гб
Объем оперативной памяти 256 Мб
Каналов Ethernet 5
Serial портов 1
Передняя панель 1 индикатор On/Off LED
Задняя панель Разъем RJ45 Ethernet — 5 шт.

Разъем DB9 RS-232 Serial — 1 шт.

Разъем DC Power Jack — 1 шт.

Тип источника питания Внешний 18В AC-DC адаптер/блок питания
Защита Serial-портов 15 кВ для всех сигналов
Магнитная изоляция 1.5 кВ для Ethernet-портов
Регулирующие требования FCC Class A, CE Class A, UL, CUL, TÜV
Количество управляемых каналов 1 DB9 RS232
Управление 5 LAN
Скорость портов 1 ГБит/сек
  Одновременная поддержка 5 независимых каналов упраления
Возможности настроики и управления Встроенный Web сервер с поддержкой сценариев на языке PHP

Хранение и воспроизведение сценариев Adobe Flash

Возможность назначения 5 статических адресов IP

Встроенный FTP-сервер

Доступ к контроллеру по многоуровневому паролю

Габариты (ширина х высота х глубина) 482 х 44 х 246 мм
Вес 2,7 кг
Хранение при температуре от 5 до 45°C
Допустимая влажность от 10 до 90%
Гарантия 1 год

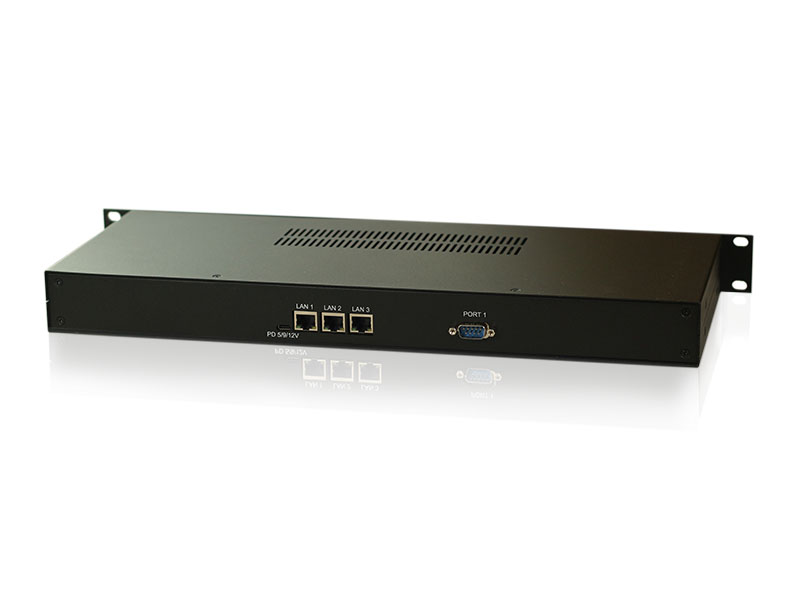

Внешний вид, Центральный контроллер управления, AV Production, AV-MC-PRO
  1. Индикатор питания находится на передней панели (за логотипом). Индикатор питания светится при соединении контроллера адаптером постоянного тока (AC/DC) 12 – 18 В с электрической сетью 220 В и при наличии напряжения в этой сети.
  2. Разъем питания для подключения адаптера постоянного тока (AC/DC) 12В
  3. Разъем последовательного порта (DB-9pin) — Port1
  4. Пять 10/100/1000 Mbps Ethernet-порта (разъемы RJ-45) — LAN1, LAN2, LAN3, LAN4, LAN5
