Центральный контроллер разработан для автоматизации небольших домашних и коммерческих систем, для создания динамической системы управления. Можно использовать этот контроллер для коммутации видеокомплексов, для создания систем динамического дискретного мониторинга параметров.
Контроллер имеет один RS-232 последовательный порт (разъем DB-9pin). Три 10/100 Mbps Ethernet-порта (разъемы RJ-45) (один — зарезервирован) предоставляют LAN и Web доступ, поддерживая статическую IP-адресацию и дуплексные протоколы TCP/IP и UDP/IP.
ОС Linux и web-сервер с поддержкой PHP-скриптов делают удобным использование контроллера. Встроенная CompactFlash-память (256/512Мб) позволяет пользователю сохранять в контроллере собственные исполняемые программы и графические интерфейсы в формате Macromedia Flash или HTML5+JS. (Операционная система контроллера Linux и Web-сервер с поддержкой сценариев на языке PHP дает возможность хранения и воспроизведения различных сценариев управления, а также обладает необходимыми инструментами для построения интерфейса управления).
Производительность, быстродействие и ресурсы памяти контроллера делают его идеальным для решения прикладных задач управления световыми и бытовыми электромеханическими приборами, аудио-видеооборудованием, системами климат-контроля, мониторинга и видеонаблюдения, а также взаимодействия с системами безопасности и контроля доступа.
Контроллер имеет рэковое исполнение для встраивания в стойку 19.
Тип процессора | AMD Geode LX800 500 MHz |
Объем энергонезависимой памяти | 64 Гб |
Объем оперативной памяти | 256 Мб |
Каналов Ethernet | 2 |
Serial портов | 1 |
Передняя панель | 1 индикатор On/Off LED |
Задняя панель | Разъем RJ45 Ethernet — 2 шт.
Разъем DB9 RS-232 Serial — 1 шт. Разъем DC Power Jack — 1 шт. |
Тип источника питания | Внешний 12 В AC-DC адаптер/блок питания |
Защита Serial-портов | 15 кВ для всех сигналов |
Магнитная изоляция | 1.5 кВ для Ethernet-портов |
Регулирующие требования | FCC Class A, CE Class A, UL, CUL, TÜV |
Количество управляемых каналов | 1 DB9 RS232 |
Управление | 2 LAN |
Габариты (ширина х высота х глубина) | 482 х 44 х 246 мм |
Вес | 2,7 кг |
Хранение при температуре | от 5 до 45°C |
Допустимая влажность | от 10 до 90% |
Гарантия | 1 год |
- Поддержка одновременно до 128 независимых каналов управления по TCP-IP
- Операционная система контроллера Linux
- Встроенный Web-сервер с поддержкой сценариев на языке PHP
- Хранение и воспроизведение сценариев на языке Python, PHP, bash
- Назначение 16 статических адресов IP
- Установка в 19-дюймовую стойку
- Оперативное и простое управление отображением источников присутствующих в системе (видеофайлы, изображения, Windows приложения) и аппаратных источников (ВКС, видеокамеры, ПК и т.д.)
- Создание и редактирование многооконных информационных раскладок видеостены
- Редактирование параметров окон (изменение их масштаба, аспекта, начального состояния, параметров обрезки, настройка специфических параметров источников и т.д.)
- Управление выводом информации на видеостену, как в режиме реального времени, так и по заранее подготовленному сценарию
- Создание и сохранение сценариев мероприятий
- Редактирование в многопользовательском режиме — несколько редакторов могут одновременно изменять и управлять системой в режиме реального времени
- Отображение и редактирование подложки слайда сценария, предварительный просмотр программных источников и раскладок
- Добавление сценариев на основании скриптов языков Python, PHP, JavaScript, bash
- Привязывание (прилипание) окон источников к сетке
- Сохранения шаблона (пресета ) для последующего быстрого отображения и управления
- Загрузка контента на контроллер через Web-интерфейс
- Работа из браузеров Яндекс, Mozilla Firefox, Microsoft Edge
- Работа на современных платформах — Windows, macOS, Linux
- Русифицированный интерфейс программы
- Удаленное переключение источников сигнала без использования пульта дистанционного управления
- Неограниченное количество операторов
- Воспроизведения видео файлов различных форматов в том числе 4K
- Вывод изображения с IP-камер, RTSP-видео, сетевые источники типа YouTube;
- Воспроизведения основных форматов фото/картинок(.jpg, .jpeg, .png);
- Отображение и управление любым web-контентом включая HTML5/WEBGL приложения
- Вывод удаленного рабочего стола через протокол VNC или RDP с ПК в локальной сети Заказчика
- Поддержка презентаций в формате .ppt, .pptx и AdobePDF
- Управление окнами, опорными сетками
- Аппаратная синхронизация дисплеев видео-стены
- Компенсация рамки на панелях видеостены
- Настройка конфигурации видео контроллера через web-интерфейс
- Резервное копирование и восстановление
- Независимое управление несколькими устройствами комплекса, например, видеостенами, при этом для каждой стены должен быть предусмотрена своя страница в интерфейсе управления (не менее трех сетевых интерфейсов)
- Удаленное управление коммутацией видео потоков на все видеостены комплекса

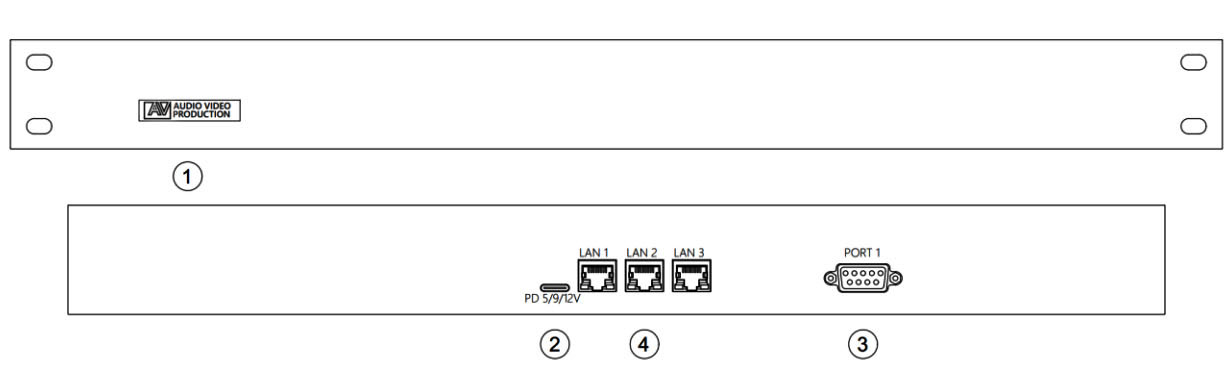

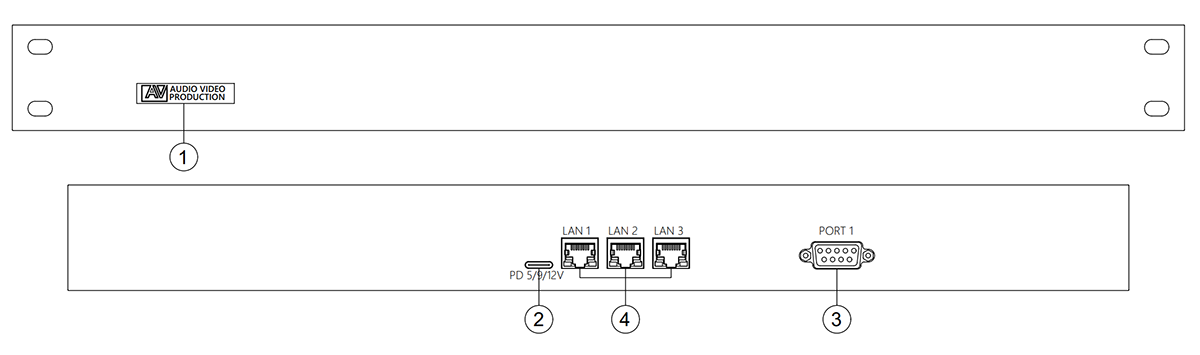

- Индикатор питания (за логотипом). Индикатор питания светится при соединении контроллера адаптером постоянного тока (AC/DC) 12–18 В с электрической сетью 220В и при наличии напряжения в этой сети.
- Разъем питания для подключения адаптера постоянного тока (AC/DC) 12В.
- Разъем последовательного порта (DB-9pin) — Port 1.
- Два 10/100 Mbps Ethernet-порта (разъемы RJ-45) — LAN1, LAN3.
