Передатчик и приемник сигналов по витой паре HDMI-STP-TR-RS

Передатчик и приемник сигналов по витой паре HDMI-STP-TR-RS

На основе пары передатчик / приемник можно сформировать приемопередающую систему сигналов HDMI/данных на основе витой пары. Кроме того, их можно по отдельности подключать к другим устройствам с сертификатом HDBaseT, чтобы сформировать приемопередающую систему.

ОПИСАНИЕТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИСХЕМА ПОДКЛЮЧЕНИЯ ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ СКАЧАТЬ

Данные приборы представляют собой высококачественные приемник и передатчик сигналов HDMI, RS-232 (двунаправленных), Ethernet и ИК-сигналов для витой пары на основе технологии HDBaseT.

Передатчик преобразует сигналы HDMI, RS-232, Ethernet и ИК в сигнал витой пары. Приемник преобразует сигнал витой пары обратно в выходные сигналы HDMI, RS-232 и ИК.

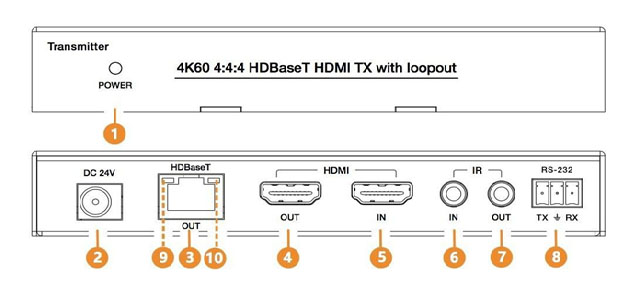

Входы передатчика HDMI, RS-232, ИК, Ethernet
Выходы передатчика HDBaseT, RS-232, ИК, Ethernet

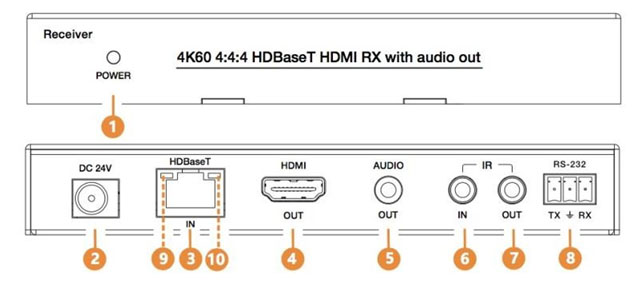

Входы приемника HDBaseT, RS-232, ИК, Ethernet
Выходы приемника HDMI, RS-232, ИК, Ethernet
Полоса пропускания до 10,2 ГГц (3,4 ГГц на графический канал)
Максимально допустимое разрешение 4096х3072 px
Внешнее питание =24В, 250 мА
Габаритные размеры (Ш, Г, В) 15,2 см x 1,6 см x 8,4 см
Масса передатчика 0,186 кг
Масса приемника 0,196 кг
В комплекте Источник питания
Хранение при температуре от 5 до 45°C
Допустимая влажность от 10 до 90%
Гарантия 1 год

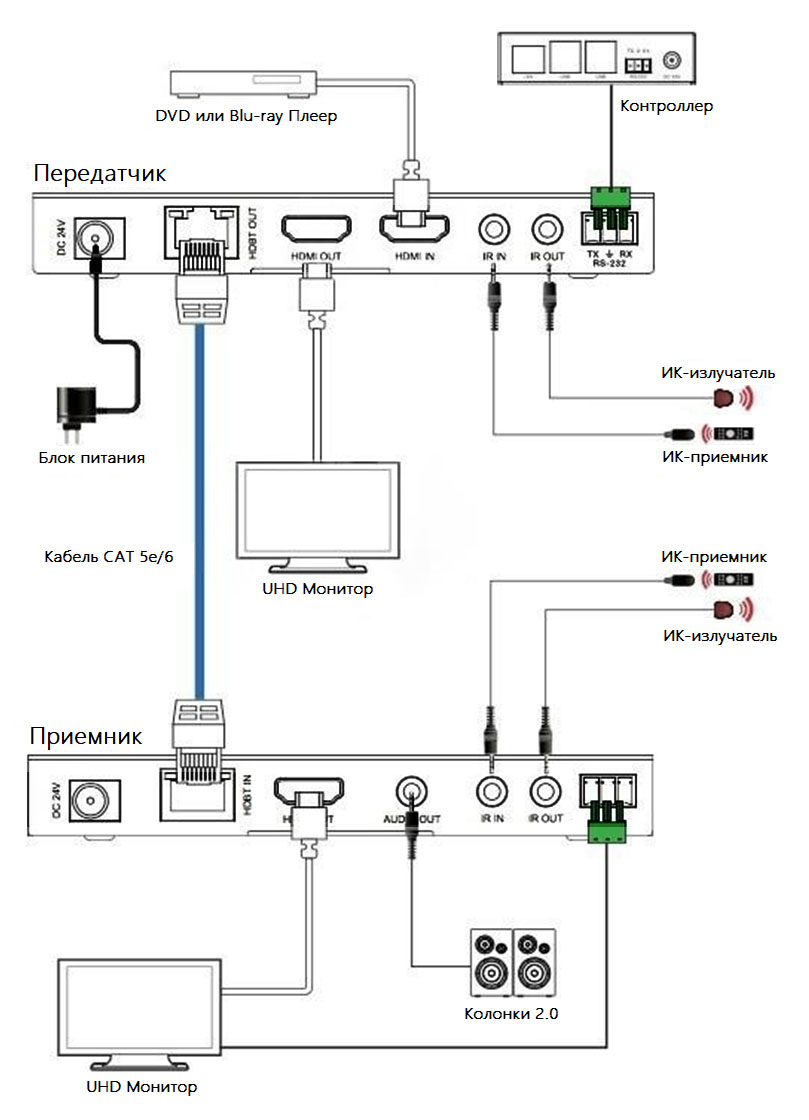

Схема подключения передатчик и приемник сигналов по витой паре HDMI-STP-TR-RS

 Конференц-зал в Рособрнадзоре В Рособнадзоре специалисты нашей компании модернизировали конференц-зал: провели переход с аналогового на цифровую передачу данных. Системы управления и коммутации были реализованы на основе оборудования AV Production.
Подробнее
 Модернизация конференц-зала детской поликлиники Модернизация конференц-зала сделала возможным проводить в нем презентации и видеоконференции на базе программных платформ с трансляцией аудио и видеопотоков. Все мультимедиа оборудование было объединено в единый комплекс благодаря системам коммутации и управления AV Production.
Подробнее
 Конференц-система AV Production в главном конференц-зале МЭС В центральном зале МосЭнергоСбыта была произведена замена устаревшего оборудования на современные аудио-визуальные системы. Система коммутации была значительно преобразована. Старое оборудование зала, работающее на VGA стандарте с разрешением не более 720p, было заменено на новое цифровое оборудование с цифровым сигналом HDMI и поддержкой разрешения Full HD (1920х1080). Кроме того, была применена технология передачи HDMI по витой паре. Использованы удлинители по витой паре AVP HDMI-STP-TR-RS.
Подробнее
 Медиакомплекс для проекта «Электронное образование в России» В библиотеке Удмуртского ГУ системами аудио-визуального оборудования были оснащены актовый и конференц-залы. Итогом работ стали современные многофункциональные залы, отвечающие формату встреч и мероприятий самого высокого уровня.
Подробнее
 Пульты MS-CS-M10GS В московском Технологическом колледже №28 был оборудован конференц-зал на 60 человек. Зал предназначен для рабочих встреч руководства, различных мероприятий в форматах конференции и видеоконференцсвязи.

В зале используется конференц-система AV Production:

  • центральный модуль конференц-системы MS-CS-D12;
  • пульты председателя/делегата MS-CS-M10GS;
  • сумматоры конференц-системы MS-CS-D10GS.

Подробнее

 Канференц-зал Машиностроительного завода После модернизации управление режимами работы конференц-зала может осуществляться с помощью предустановок, а сам интерфейс управления выведен на сенсорный планшет оператора. В основу системы управления и системы коммутации легло оборудование российского производителя AV Production.
Подробнее
 Конференц-зал «Восток-М» Конференц-зал «Восток-М» был оборудован системами видеотображения, видеоконференц-связи, а также системой озвучивания и обработки звука. Установлены микрофоны для участников встречи, на каждый из которых может наводиться камера ВКС, транслируя выступающего удаленному собеседнику. В зале были также размещены фронтальные и потолочные акустические системы, что позволило существенно улучшить передачу звука.
Подробнее

Схема подключения
Скачать схему подключения
Скачать инструкцию пользователя
